金屬鹵化物鈣鈦礦是一類光電性質(zhì)優(yōu)異、可溶液制備的新型半導(dǎo)體材料，在太陽(yáng)能電池、發(fā)光二極管、輻射探測(cè)器等器件制造上展現(xiàn)出應(yīng)用前景。然而，這些器件目前主要采用鈣鈦礦多晶薄膜為光活性材料，其固有缺陷會(huì)顯著降低器件性能和使用壽命。若采用缺陷密度僅為多晶薄膜十萬(wàn)分之一，且兼具優(yōu)異輸運(yùn)能力及穩(wěn)定性的鈣鈦礦單晶晶片，就能制造更高性能的光電子器件?？茖W(xué)家將多晶薄膜與單晶晶片分別比作“碎鉆”和“完美鉆石”，以顯示兩者的優(yōu)劣。

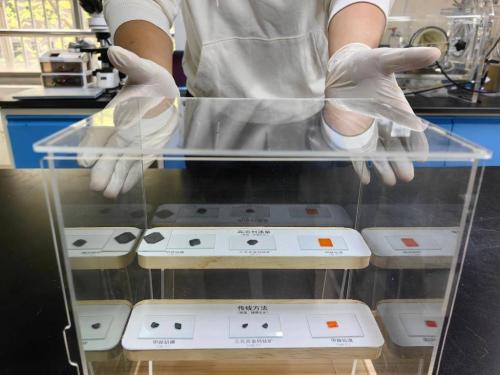

華東理工大學(xué)科研人員展示鈣鈦礦單晶晶片通用生長(zhǎng)技術(shù)。新華社記者吳振東攝
長(zhǎng)期以來，國(guó)際上未有鈣鈦礦單晶晶片的通用制備方法，傳統(tǒng)方法僅能以滿足高溫環(huán)境、生長(zhǎng)速率慢的方式制備幾種毫米級(jí)單晶，極大限制了單晶晶片的實(shí)際應(yīng)用。對(duì)于鈣鈦礦單晶晶片生長(zhǎng)所涉及的成核、溶解、傳質(zhì)、反應(yīng)等多個(gè)過程，華東理工大學(xué)團(tuán)隊(duì)結(jié)合多重實(shí)驗(yàn)論證和理論模擬，揭示了傳質(zhì)過程是決定晶體生長(zhǎng)速率的關(guān)鍵因素，由此研發(fā)了以二甲氧基乙醇為代表的生長(zhǎng)體系，通過多配位基團(tuán)精細(xì)調(diào)控膠束的動(dòng)力學(xué)過程，使溶質(zhì)的擴(kuò)散系數(shù)提高了3倍。在高溶質(zhì)通量系統(tǒng)中，研究人員實(shí)現(xiàn)了將晶體生長(zhǎng)環(huán)境溫度降低60攝氏度，晶體生長(zhǎng)速率提高4倍，生長(zhǎng)周期由7天縮短至1.5天。
該成果主要完成人之一、華東理工大學(xué)教授侯宇舉例說，在70攝氏度下，甲胺鉛碘單晶晶片生長(zhǎng)速度可達(dá)到8微米/分鐘，一個(gè)結(jié)晶周期內(nèi)晶片尺寸可達(dá)2厘米，較傳統(tǒng)方法下的4毫米大幅提升。“我們突破了傳統(tǒng)生長(zhǎng)體系中溶質(zhì)擴(kuò)散不足的技術(shù)壁壘，提供了一條更普適、更高效、更低條件的單晶晶片生長(zhǎng)路線。”
基于這一突破，團(tuán)隊(duì)組裝了高性能單晶晶片輻射探測(cè)器件，不僅可實(shí)現(xiàn)自供電輻射成像，避免了高工作電壓的限制，還大大降低了輻射強(qiáng)度，以胸透成像為例，新器件的輻射強(qiáng)度數(shù)值僅為常規(guī)醫(yī)療診斷的百分之一。
來源：新華社
評(píng)論
